Canal

更新: 11/6/2024 字数: 0 字 时长: 0 分钟

1、Canal简介

主要用途是基于 MySQL 数据库增量日志解析，提供增量数据订阅和消费

基于日志增量订阅和消费的业务包括

• 数据库镜像
• 数据库实时备份
• 索引构建和实时维护(拆分异构索引、倒排索引等)
• 业务 cache 刷新
• 带业务逻辑的增量数据处理

1.1、工作原理

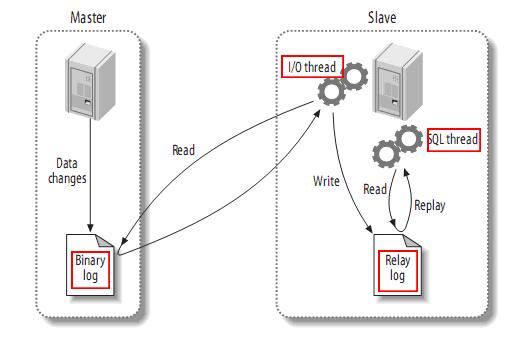

1.2、MySQL主备复制原理

• MySQL master 将数据变更写入二进制日志( binary log, 其中记录叫做二进制日志事件binary log events，可以通过 show binlog events 进行查看)
• MySQL slave 将 master 的 binary log events 拷贝到它的中继日志(relay log)
• MySQL slave 重放 relay log 中事件，将数据变更反映它自己的数据

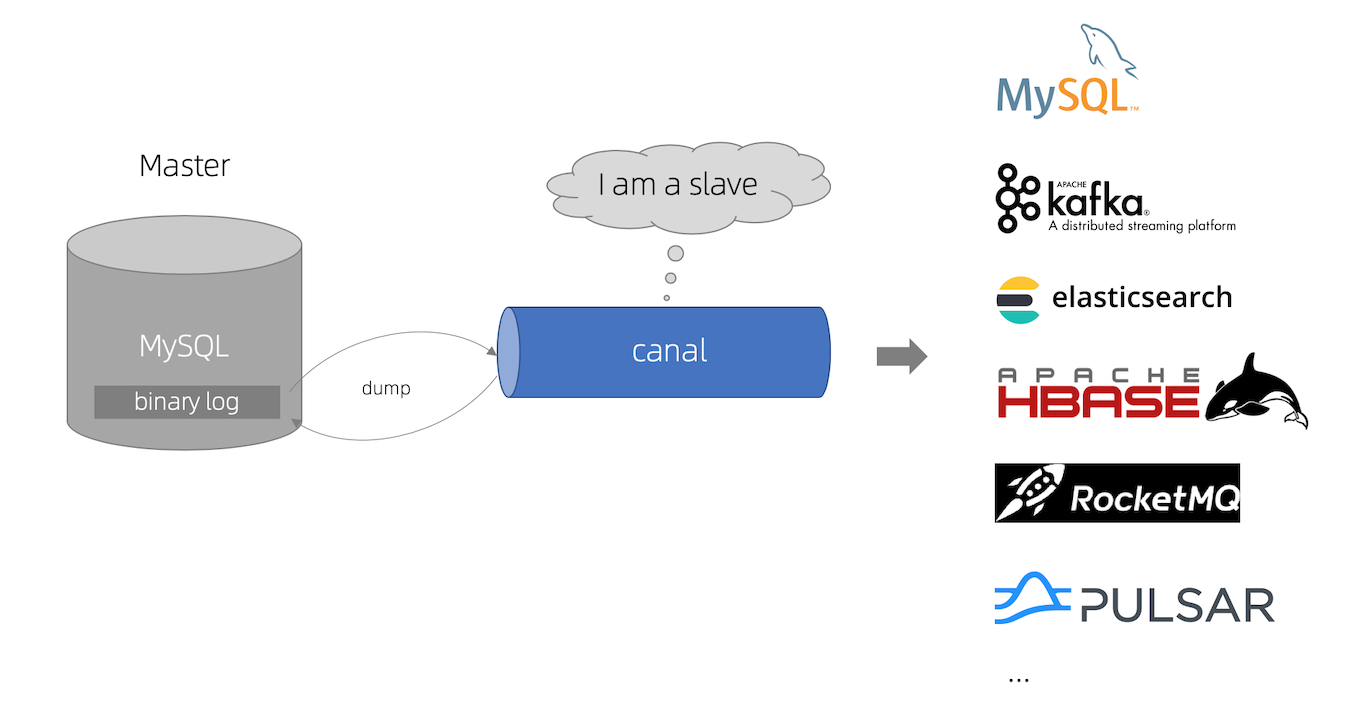

1.1.2、Canal 工作原理

• canal 模拟 MySQL slave 的交互协议，伪装自己为 MySQL slave ，向 MySQL master 发送dump 协议
• MySQL master 收到 dump 请求，开始推送 binary log 给 slave (即 canal )
• canal 解析 binary log 对象(原始为 byte 流)

2、Mysql配置

2.1、开启主从复制

以docker容器为例

修改挂载出来的my.cnf配置文件，添加如下内容

log-bin=/var/lib/mysql/mysql-bin
binlog-do-db=park
server-id=123

配置解读：

• log-bin=/var/lib/mysql/mysql-bin：设置binary log文件的存放地址和文件名，叫做mysql-bin
• binlog-do-db=park：指定对哪个database记录binary log events，这里记录park这个库
• server-id=123:这个是master在传输binlog日志的同时会把server-id一同传给salve，如有多个slave需保证唯一

最终效果

[mysqld]

datadir=/var/lib/mysql
socket=/var/lib/mysql/mysql.sock
secure-file-priv=/var/lib/mysql-files
user=mysql

pid-file=/var/run/mysqld/mysqld.pid

log-bin=/var/lib/mysql/mysql-bin
server-id=12345
binlog-do-db=park

2.2、设置用户权限

接下来添加一个仅用于数据同步的账户，出于安全考虑，这里仅提供对park这个库的操作权限。

create user canal@'%' IDENTIFIED by 'canal';
GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT,SUPER ON *.* TO 'canal'@'%' identified by 'canal';
FLUSH PRIVILEGES;

重启mysql容器即可

docker restart mysql

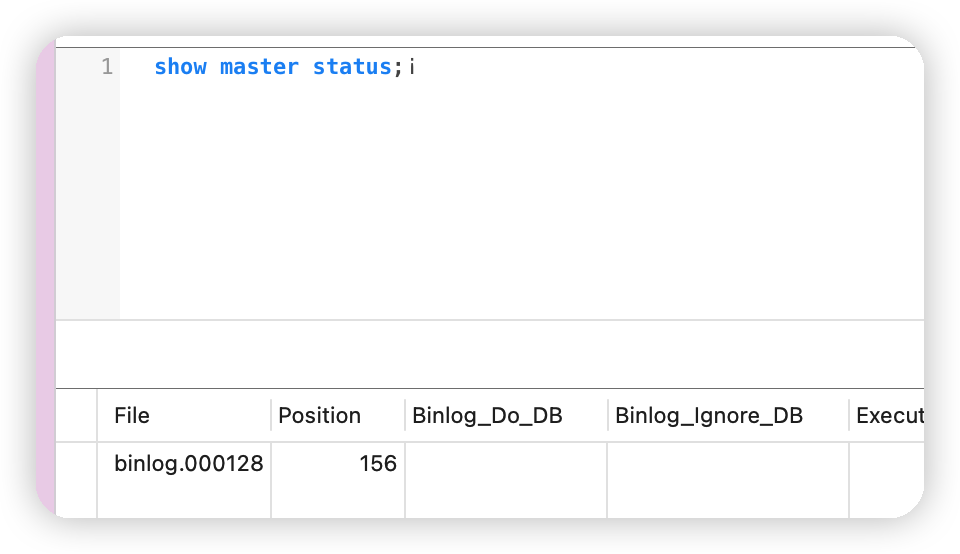

测试设置是否成功：在mysql控制台，或者Navicat中，输入命令：

show master status;

3、安装Canal

3.1、创建Docker网络

把MQ、Canal、Mysql放到同一个网络中

docker network create 网络名

如容器在运行中可使用docker network connect 网络名 容器名加入到同一网络

3.2、安装Canal

3.3、复制Canal配置文件到本地

以docker容器为例，分两步走

1. 首先把canal的默认配置文件拷贝到本地
2. 把canal的文件挂载出来

docker run -p 11111:11111 --name canals \
-e canal.destinations=bigtian \
-e canal.instance.master.address=mysql:3306  \
-e canal.instance.dbUsername=canal  \
-e canal.instance.dbPassword=canal  \
-e canal.instance.connectionCharset=UTF-8 \
-e canal.instance.tsdb.enable=true \
-e canal.instance.gtidon=false  \
--network bigtian \
-d canal/canal-server:v1.1.6

参数解析：

• -p 11111:11111：这是canal的默认监听端口

• -e canal.instance.master.address=mysql:3306：数据库地址和端口，如果不知道mysql容器地址，可以通过docker inspect 容器id来查看

• -e canal.instance.dbUsername=canal：数据库用户名

• -e canal.instance.dbPassword=canal ：数据库密码

docker cp canals:/home/admin/canal-server/conf ./拷贝到本地后，可以删除当前容器

3.4、修改默认配置文件

修改canal.destinations定义的文件下的 instance.properties

canal.instance.gtidon=false

# position info
canal.instance.master.address=127.0.0.1:3306
canal.instance.master.journal.name=
canal.instance.master.position=
canal.instance.master.timestamp=
canal.instance.master.gtid=

# rds oss binlog
canal.instance.rds.accesskey=
canal.instance.rds.secretkey=
canal.instance.rds.instanceId=

# table meta tsdb info
canal.instance.tsdb.enable=true


# username/password
canal.instance.dbUsername=canal
canal.instance.dbPassword=canal
canal.instance.connectionCharset = UTF-8

canal.instance.enableDruid=false

# 默认是所有库下面的所有表
canal.instance.filter.regex=.*\\..*
# table black regex
canal.instance.filter.black.regex=mysql\\.slave_.*


canal.mq.topic=example

canal.mq.partition=0

canal.instance.filter.regex配置规则

mysql 数据解析关注的表，Perl正则表达式.
多个正则之间以逗号(,)分隔，转义符需要双斜杠(\\)
常见例子：
1.  所有表：.*   or  .*\\..*
2.  canal schema下所有表： canal\\..*
3.  canal下的以canal打头的表：canal\\.canal.*
4.  canal schema下的一张表：canal.test1
5.  多个规则组合使用然后以逗号隔开：canal\\..*,mysql.test1,mysql.test2

3.2.3、启动Canal

docker run -p 11111:11111 --name canals \
-e canal.destinations=bigtian \
-e canal.instance.master.address=mysql:3306  \
-e canal.instance.dbUsername=canal  \
-e canal.instance.dbPassword=canal  \
-e canal.instance.connectionCharset=UTF-8 \
-e canal.instance.tsdb.enable=true \
-e canal.instance.gtidon=false  \
-v 复制出来的配置路径:/home/admin/canal-server/conf \
-v /Users/daijunxiong/docker/canal/logs:/home/admin/canal-server/logs \
--network bigtian \
-d canal/canal-server:v1.1.6

4、Spring boot 整合Canal

引入依赖，maven中央仓库最新的是1.2.1

警告

但是1.2.1不支持数据库下划线命名转驼峰，建议去作者的最新代码1.2.6自行打包，该版本解决了命名问题 github地址

<dependency>
  <groupId>top.javatool</groupId>
  <artifactId>canal-spring-boot-starter</artifactId>
  <version>1.2.1-RELEASE</version>
</dependency>

编写表的映射类

@Data
public class Bigtian {
    private String id;
    private String name;
}

编写Canal消息处理类

@Slf4j
@Component
@CanalTable("bigtian")
public class BigtianHandler implements EntryHandler<Bigtian> {
    @Override
    public void insert(Bigtian bigtian) {
        System.out.println("新建");
        System.out.println(bigtian);
    }

    @Override
    public void update(Bigtian before, Bigtian after) {
        System.out.println("修改前");
        System.out.println(before);
        System.out.println("修改后");
        System.out.println(after);
    }

    @Override
    public void delete(Bigtian bigtian) {
        System.out.println("删除");
        System.out.println(bigtian);
    }

}
