seata模式及原理介绍

Seata 是一款开源的分布式事务解决方案，致力于提供高性能和简单易用的分布式事务服务。Seata 将为用户提供了 AT、TCC、SAGA 和 XA 事务模式，为用户打造一站式的分布式解决方案。

AT 模式

前提

基于支持本地 ACID 事务的关系型数据库。
Java 应用，通过 JDBC 访问数据库。

整体机制

两阶段提交协议的演变：

一阶段：业务数据和回滚日志记录在同一个本地事务中提交，释放本地锁和连接资源。
二阶段：
- 提交异步化，非常快速地完成。
- 回滚通过一阶段的回滚日志进行反向补偿。

写隔离

一阶段本地事务提交前，需要确保先拿到 全局锁 。
拿不到 全局锁 ，不能提交本地事务。
拿 全局锁 的尝试被限制在一定范围内，超出范围将放弃，并回滚本地事务，释放本地锁。

以一个示例来说明：

两个全局事务 tx1 和 tx2，分别对 a 表的 m 字段进行更新操作，m 的初始值 1000。

tx1 先开始，开启本地事务，拿到本地锁，更新操作 m = 1000 - 100 = 900。本地事务提交前，先拿到该记录的 全局锁 ，本地提交释放本地锁。 tx2 后开始，开启本地事务，拿到本地锁，更新操作 m = 900 - 100 = 800。本地事务提交前，尝试拿该记录的 全局锁 ，tx1 全局提交前，该记录的全局锁被 tx1 持有，tx2 需要重试等待 全局锁 。

Write-Isolation: Commit

tx1 二阶段全局提交，释放 全局锁 。tx2 拿到 全局锁 提交本地事务。

Write-Isolation: Rollback

如果 tx1 的二阶段全局回滚，则 tx1 需要重新获取该数据的本地锁，进行反向补偿的更新操作，实现分支的回滚。

此时，如果 tx2 仍在等待该数据的 全局锁，同时持有本地锁，则 tx1 的分支回滚会失败。分支的回滚会一直重试，直到 tx2 的 全局锁 等锁超时，放弃 全局锁 并回滚本地事务释放本地锁，tx1 的分支回滚最终成功。

因为整个过程 全局锁 在 tx1 结束前一直是被 tx1 持有的，所以不会发生脏写的问题。

读隔离

在数据库本地事务隔离级别 读已提交（Read Committed） 或以上的基础上，Seata（AT 模式）的默认全局隔离级别是 读未提交（Read Uncommitted） 。

如果应用在特定场景下，必需要求全局的 读已提交 ，目前 Seata 的方式是通过 SELECT FOR UPDATE 语句的代理。

Read Isolation: SELECT FOR UPDATE

SELECT FOR UPDATE 语句的执行会申请 全局锁 ，如果 全局锁 被其他事务持有，则释放本地锁（回滚 SELECT FOR UPDATE 语句的本地执行）并重试。这个过程中，查询是被 block 住的，直到 全局锁 拿到，即读取的相关数据是 已提交 的，才返回。

出于总体性能上的考虑，Seata 目前的方案并没有对所有 SELECT 语句都进行代理，仅针对 FOR UPDATE 的 SELECT 语句。

工作机制

以一个示例来说明整个 AT 分支的工作过程。

业务表：product

Field	Type	Key
id	bigint(20)	PRI
name	varchar(100)
since	varchar(100)

AT 分支事务的业务逻辑：

sql

update product set name = 'GTS' where name = 'TXC';

一阶段

过程：

解析 SQL：得到 SQL 的类型（UPDATE），表（product），条件（where name = 'TXC'）等相关的信息。
查询前镜像：根据解析得到的条件信息，生成查询语句，定位数据。

sql

select id, name, since from product where name = 'TXC';

得到前镜像：

id	name	since
1	TXC	2014

执行业务 SQL：更新这条记录的 name 为 'GTS'。
查询后镜像：根据前镜像的结果，通过主键定位数据。

sql

select id, name, since from product where id = 1;

得到后镜像：

id	name	since
1	GTS	2014

插入回滚日志：把前后镜像数据以及业务 SQL 相关的信息组成一条回滚日志记录，插入到 UNDO_LOG 表中。

json

{
	"branchId": 641789253,
	"undoItems": [{
		"afterImage": {
			"rows": [{
				"fields": [{
					"name": "id",
					"type": 4,
					"value": 1
				}, {
					"name": "name",
					"type": 12,
					"value": "GTS"
				}, {
					"name": "since",
					"type": 12,
					"value": "2014"
				}]
			}],
			"tableName": "product"
		},
		"beforeImage": {
			"rows": [{
				"fields": [{
					"name": "id",
					"type": 4,
					"value": 1
				}, {
					"name": "name",
					"type": 12,
					"value": "TXC"
				}, {
					"name": "since",
					"type": 12,
					"value": "2014"
				}]
			}],
			"tableName": "product"
		},
		"sqlType": "UPDATE"
	}],
	"xid": "xid:xxx"
}

提交前，向 TC 注册分支：申请 product 表中，主键值等于 1 的记录的 全局锁 。
本地事务提交：业务数据的更新和前面步骤中生成的 UNDO LOG 一并提交。
将本地事务提交的结果上报给 TC。

二阶段-回滚

收到 TC 的分支回滚请求，开启一个本地事务，执行如下操作。
通过 XID 和 Branch ID 查找到相应的 UNDO LOG 记录。
数据校验：拿 UNDO LOG 中的后镜与当前数据进行比较，如果有不同，说明数据被当前全局事务之外的动作做了修改。这种情况，需要根据配置策略来做处理，详细的说明在另外的文档中介绍。
根据 UNDO LOG 中的前镜像和业务 SQL 的相关信息生成并执行回滚的语句：

sql

update product set name = 'TXC' where id = 1;

提交本地事务。并把本地事务的执行结果（即分支事务回滚的结果）上报给 TC。

二阶段-提交

收到 TC 的分支提交请求，把请求放入一个异步任务的队列中，马上返回提交成功的结果给 TC。
异步任务阶段的分支提交请求将异步和批量地删除相应 UNDO LOG 记录。

附录

回滚日志表

UNDO_LOG Table：不同数据库在类型上会略有差别。

以 MySQL 为例：

Field	Type
branch_id	bigint PK
xid	varchar(100)
context	varchar(128)
rollback_info	longblob
log_status	tinyint
log_created	datetime
log_modified	datetime

sql

-- 注意此处0.7.0+ 增加字段 context
CREATE TABLE `undo_log` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `branch_id` bigint(20) NOT NULL,
  `xid` varchar(100) NOT NULL,
  `context` varchar(128) NOT NULL,
  `rollback_info` longblob NOT NULL,
  `log_status` int(11) NOT NULL,
  `log_created` datetime NOT NULL,
  `log_modified` datetime NOT NULL,
  PRIMARY KEY (`id`),
  UNIQUE KEY `ux_undo_log` (`xid`,`branch_id`)
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;

TCC 模式

回顾总览中的描述：一个分布式的全局事务，整体是 两阶段提交 的模型。全局事务是由若干分支事务组成的，分支事务要满足 两阶段提交 的模型要求，即需要每个分支事务都具备自己的：

一阶段 prepare 行为
二阶段 commit 或 rollback 行为

Overview of a global transaction

根据两阶段行为模式的不同，我们将分支事务划分为 Automatic (Branch) Transaction Mode 和 Manual (Branch) Transaction Mode.

AT 模式（参考链接 TBD）基于 支持本地 ACID 事务 的 关系型数据库：

一阶段 prepare 行为：在本地事务中，一并提交业务数据更新和相应回滚日志记录。
二阶段 commit 行为：马上成功结束，自动异步批量清理回滚日志。
二阶段 rollback 行为：通过回滚日志，自动生成补偿操作，完成数据回滚。

相应的，TCC 模式，不依赖于底层数据资源的事务支持：

一阶段 prepare 行为：调用 自定义 的 prepare 逻辑。
二阶段 commit 行为：调用 自定义 的 commit 逻辑。
二阶段 rollback 行为：调用 自定义 的 rollback 逻辑。

所谓 TCC 模式，是指支持把 自定义 的分支事务纳入到全局事务的管理中。

Saga 模式

Saga模式是SEATA提供的长事务解决方案，在Saga模式中，业务流程中每个参与者都提交本地事务，当出现某一个参与者失败则补偿前面已经成功的参与者，一阶段正向服务和二阶段补偿服务都由业务开发实现。

Saga模式示意图

理论基础：Hector & Kenneth 发表论⽂ Sagas （1987）

适用场景：

业务流程长、业务流程多
参与者包含其它公司或遗留系统服务，无法提供 TCC 模式要求的三个接口

优势：

一阶段提交本地事务，无锁，高性能
事件驱动架构，参与者可异步执行，高吞吐
补偿服务易于实现

缺点：

不保证隔离性（应对方案见用户文档）

特色功能

微服务框架支持
目前已支持Dubbo、Spring Cloud、Sofa-RPC、Motan 和 gRPC 等RPC框架，其他框架持续集成中
AT 模式
提供无侵入自动补偿的事务模式，目前已支持MySQL、Oracle、PostgreSQL、TiDB 和 MariaDB。H2、DB2、SQLServer、达梦开发中
TCC 模式
支持 TCC 模式并可与 AT 混用，灵活度更高
SAGA 模式
为长事务提供有效的解决方案,提供编排式与注解式(开发中)
XA 模式
支持已实现 XA 接口的数据库的 XA 模式，目前已支持MySQL、Oracle、TiDB和MariaDB
高可用
支持计算分离集群模式，水平扩展能力强的数据库和 Redis 存储模式.Raft模式Preview阶段

seata安装

创建docker网络模式

docker network  create seata-net

安装mysql

docker run -d --name mysql \
-e MYSQL_ROOT_PASSWORD=123456 \
--net=seata-net \  #加入网络
-p 3306:3306 \
mysql:laster

用数据连接工具连接mysql创建一个用于存放nacos表的库，执行nacos给的sql脚本（脚本需要先去github下载）

启动nacos

docker run -d \
--name nacos \
-p 8848:8848 \
-p 9848:9848 \
-p 9849:9849 \
-e PREFER_HOST_MODE=hostname \
-e MODE=standalone \
-e SPRING_DATASOURCE_PLATFORM=mysql \
-e MYSQL_SERVICE_HOST=MySQL数据库的服务器地址 \
-e MYSQL_SERVICE_PORT=3306 \
-e MYSQL_SERVICE_USER=root \
-e MYSQL_SERVICE_PASSWORD=MySQL密码 \
-e MYSQL_SERVICE_DB_NAME=连接的数据库名称，需要创建数据库执行nacos-mysql.sql脚本 \
--network=seata-net \
nacos/nacos-server

nacos新增seata配置

Data-id:seata-server.yml ，Group: SEATA_GROUP

具体配置

yaml

service:
    vgroupMapping:
        ruoyi-system-group: default  #每个子模块的事务分组都需要在这里一一填写
        ruoyi-activiti-group: default
    default:
        grouplist: 127.0.0.1:8091
    enableDegrade: false
    disableGlobalTransaction: false

client:
    rm:
        asyncCommitBufferLimit: 10000
        lock:
            retryInterval: 10
            retryTimes: 30
            retryPolicyBranchRollbackOnConflict: true
        reportRetryCount: 5
        tableMetaCheckEnable: true
        tableMetaCheckerInterval: 60000
        sqlParserType: druid
        reportSuccessEnable: false
        sagaBranchRegisterEnable: false
        sagaJsonParser: fastjson
        tccActionInterceptorOrder: -2147482648
    tm:
        commitRetryCount: 5
        rollbackRetryCount: 5
        defaultGlobalTransactionTimeout: 60000
        degradeCheck: false
        degradeCheckAllowTimes: 10
        degradeCheckPeriod: 2000
        interceptorOrder: -2147482648
    undo:
        dataValidation: true
        logSerialization: kryo #使用kryo避免 spring boot程序回滚，反序列化报错
        onlyCareUpdateColumns: true
        logTable: undo_log
        compress:
            enable: true
            type: zip
            threshold: 64k
server:
    undo:
        logSaveDays: 7
        logDeletePeriod: 86400000
    recovery:
        committingRetryPeriod: 1000
        asynCommittingRetryPeriod: 1000
        rollbackingRetryPeriod: 1000
        timeoutRetryPeriod: 1000
    maxCommitRetryTimeout: -1
    maxRollbackRetryTimeout: -1
    rollbackRetryTimeoutUnlockEnable: false
    distributedLockExpireTime: 10000
    xaerNotaRetryTimeout: 60000
    session:
        branchAsyncQueueSize: 5000
        enableBranchAsyncRemove: false
    enableParallelRequestHandle: false
tcc:
    fence:
        logTableName: tcc_fence_log
        cleanPeriod: 1h
log:
    exceptionRate: 100
store:
    mode: db
    lock:
        mode: db
    session:
        mode: db
    #publicKey: ''
    db:
        datasource: druid
        dbType: mysql
        driverClassName: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://mysql:3306/ry-seata?useUnicode=true&characterEncoding=UTF-8&useSSL=false&serverTimezone=UTC&allowMultiQueries=true&autoReconnect=true
        user: root
        password: root
        minConn: 5
        maxConn: 30
        globalTable: global_table
        branchTable: branch_table
        distributedLockTable: distributed_lock
        queryLimit: 100
        lockTable: lock_table
        maxWait: 5000
metrics:
    enabled: false
    registryType: compact
    exporterList: prometheus
    exporterPrometheusPort: 9898

transport:
    type: TCP
    server: NIO
    heartbeat: true
    enableTmClientBatchSendRequest: false
    enableRmClientBatchSendRequest: true
    enableTcServerBatchSendResponse: false
    rpcRmRequestTimeout: 30000
    rpcTmRequestTimeout: 30000
    rpcTcRequestTimeout: 30000
    threadFactory:
        bossThreadPrefix: NettyBoss
        workerThreadPrefix: NettyServerNIOWorker
        serverExecutorThreadPrefix: NettyServerBizHandler
        shareBossWorker: false
        clientSelectorThreadPrefix: NettyClientSelector
        clientSelectorThreadSize: 1
        clientWorkerThreadPrefix: NettyClientWorkerThread
        bossThreadSize: 1
        workerThreadSize: default
    shutdown:
        wait: 3
    serialization: seata
    compressor: none

启动seata

首先去github下载seata可执行压缩包，然后创建一个seata库执行seata中的sql/seata/script/server/db

docker run -d --name seata-test \
seataio/seata-server:1.6.0-SNAPSHOT

把seata配置文件复制出来

docker cp 容器id:/seata-server /本地路径

进到复制出来的seata-server/resources目录，修改application.yml，可配置参考application.example.yml

yaml

server:
  port: 7091

spring:
  application:
    name: seata-server

logging:
  config: classpath:logback-spring.xml
  file:
    path: ${user.home}/logs/seata
  extend:
    logstash-appender:
      destination: 127.0.0.1:4560
    kafka-appender:
      bootstrap-servers: 127.0.0.1:9092
      topic: logback_to_logstash

console:
  user:
    username: admin
    password: admin

seata:
  config:
    # support: nacos 、 consul 、 apollo 、 zk  、 etcd3
    type: nacos #配置方式
    nacos:
      server-addr: nacos:8848 #如果加入同一网段，则直接写nacos容器名
      namespace:
      group: SEATA_GROUP
      username: nacos
      password: nacos
      data-id: seata-server.yml #要与上方的nacos配置一致
  registry:
    # support: nacos 、 eureka 、 redis 、 zk  、 consul 、 etcd3 、 sofa
    type: nacos #配置注册方式
    preferred-networks: 30.240.*
    nacos:
      application: seata-server
      server-addr: nacos:8848 #如果加入同一网段，则直接写nacos容器名
      group: SEATA_GROUP
      namespace:
      cluster: default
      username:
      password:

  server:
    service-port: 8091 #If not configured, the default is '${server.port} + 1000'
    max-commit-retry-timeout: -1
    max-rollback-retry-timeout: -1
    rollback-retry-timeout-unlock-enable: false
    enableCheckAuth: true
    retryDeadThreshold: 130000
    recovery:
      committing-retry-period: 1000
      asyn-committing-retry-period: 1000
      rollbacking-retry-period: 1000
      timeout-retry-period: 1000
    undo:
      log-save-days: 7
      log-delete-period: 86400000
  store:
    # support: file 、 db 、 redis
    mode: db  #修改存储方式为数据库
    session:
      mode: file
    lock:
      mode: file
    db:
      datasource: druid
      db-type: mysql
      driver-class-name: com.mysql.jdbc.Driver
      url: jdbc:mysql://mysql:3306/ry-seata?rewriteBatchedStatements=true #如果加入同一网段了，那么就直接写mysql容器名
      user: root
      password: root
      min-conn: 5
      max-conn: 100
      global-table: global_table
      branch-table: branch_table
      lock-table: lock_table
      distributed-lock-table: distributed_lock
      query-limit: 100
      max-wait: 5000

  metrics:
    enabled: false
    registry-type: compact
    exporter-list: prometheus
    exporter-prometheus-port: 9898
  security:
    secretKey: SeataSecretKey0c382ef121d778043159209298fd40bf3850a017
    tokenValidityInMilliseconds: 1800000
    ignore:
      urls: /,/**/*.css,/**/*.js,/**/*.html,/**/*.map,/**/*.svg,/**/*.png,/**/*.ico,/console-fe/public/**,/api/v1/auth/login

删除现有的seata

docker rm 当前seata容器id

重新启动seata并且挂载配置文件

docker run -d --name seata-server \
--restart=always \
-p 8091:8091 \
-p 7091:7091 \
-e SEATA_IP=192.168.31.178 \
--net=seata-seata-net \
-v 本地/seata-server:/seata-server \
seataio/seata-server:1.6.0-SNAPSHOT

验证是否成功

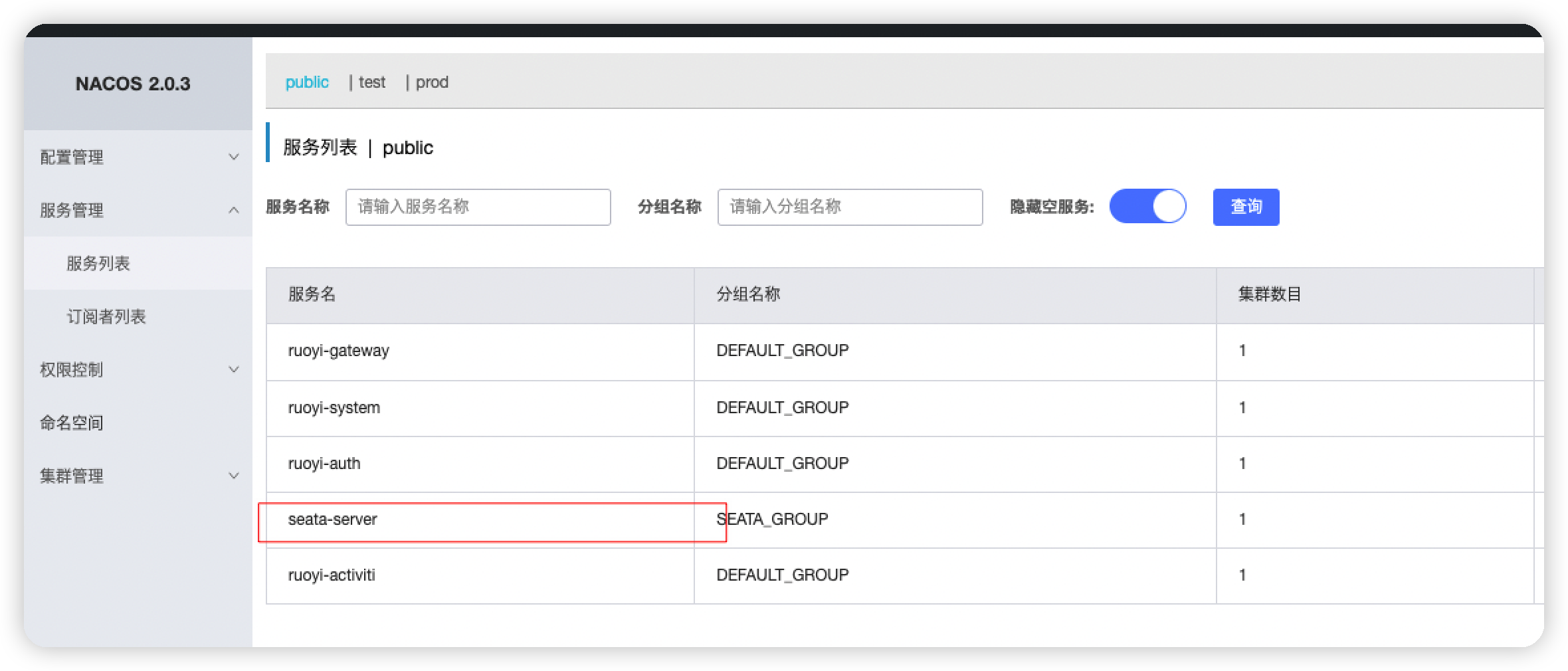

seata启动完成后就会向nacos进行注册，显示seata-server就证明注册成功了

回滚反序列化问题

spring boot项目回滚报json反序列化异常，pom.xml加上一下依赖

xml

        <dependency>
            <groupId>com.esotericsoftware.kryo</groupId>
            <artifactId>kryo</artifactId>
            <version>2.24.0</version>
        </dependency>
        <dependency>
            <groupId>com.esotericsoftware</groupId>
            <artifactId>kryo</artifactId>
            <version>4.0.2</version>
        </dependency>
        <dependency>
            <groupId>de.javakaffee</groupId>
            <artifactId>kryo-serializers</artifactId>
            <version>0.42</version>
        </dependency>

插件公告

🔥Mybatis Flex Helper

Seata

seata模式及原理介绍

AT 模式

前提

整体机制

写隔离

读隔离

工作机制

一阶段

二阶段-回滚

二阶段-提交

附录

回滚日志表

TCC 模式

Saga 模式

适用场景：

优势：

缺点：

特色功能

微服务框架支持

AT 模式

TCC 模式

SAGA 模式

XA 模式

高可用

seata安装

创建docker网络模式

安装mysql

启动nacos

启动seata

把seata配置文件复制出来

删除现有的seata

重新启动seata并且挂载配置文件

验证是否成功

回滚反序列化问题

插件公告

Seata ​

seata模式及原理介绍 ​

AT 模式 ​

前提 ​

整体机制 ​

写隔离 ​

读隔离 ​

工作机制 ​

一阶段 ​

二阶段-回滚 ​

二阶段-提交 ​

附录 ​

回滚日志表 ​

TCC 模式 ​

Saga 模式 ​

适用场景： ​

优势： ​

缺点： ​

特色功能 ​

微服务框架支持 ​

AT 模式 ​

TCC 模式 ​

SAGA 模式 ​

XA 模式 ​

高可用 ​

seata安装 ​

创建docker网络模式 ​

安装mysql ​

启动nacos ​

启动seata ​

把seata配置文件复制出来 ​

删除现有的seata ​

重新启动seata并且挂载配置文件 ​

验证是否成功 ​

回滚反序列化问题 ​

Seata

seata模式及原理介绍

AT 模式

前提

整体机制

写隔离

读隔离

工作机制

一阶段

二阶段-回滚

二阶段-提交

附录

回滚日志表

TCC 模式

Saga 模式

适用场景：

优势：

缺点：

特色功能

微服务框架支持

AT 模式

TCC 模式

SAGA 模式

XA 模式

高可用

seata安装

创建docker网络模式

安装mysql

启动nacos

启动seata

把seata配置文件复制出来

删除现有的seata

重新启动seata并且挂载配置文件

验证是否成功

回滚反序列化问题
